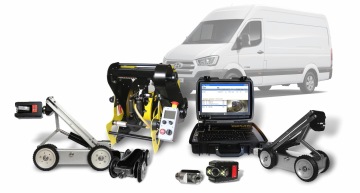

ТРАНСПОРТЕРНАЯ СИСТЕМА DN100 - DN2000
Наши системы надежны и способны выдерживать суровые условия эксплуатации.
ПОРТАТИВНЫЕ / ИНТЕГРИРОВАННЫЕ СИСТЕМЫ 2-В-1.
Наши интегрированные системы легко снимаются с автомобиля и становятся портативными. Это обязательно оценят бригады, когда нет возможности проехать к месту проверки.
СОВМЕСТИМОСТЬ СЕГОДНЯ И ЗАВТРА
Изделия, которые мы производим, взаимно совместимы. Можно даже подключить проталкиваемую камеру к блоку управления транспортерной системы. Головки сменные на всех транспортеров.
Наши новые системы обратно совместимы с блоками управления, приобретенными у нас в прошлом. Они также будут работать с любым новым оборудованием, которые мы будем производить в будущем.
ОСНОВНЫЕ КОМПОНЕНТЫ ТРАНСПОРТЕРНОЙ СИСТЕМЫ
ТРАНСПОРТЕРЫ
ГОЛОВКИ
БЛОК УПРАВЛЕНИЯ
КАБЕЛЬНЫЙ БАРАБАН
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

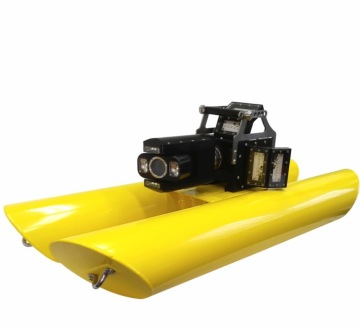

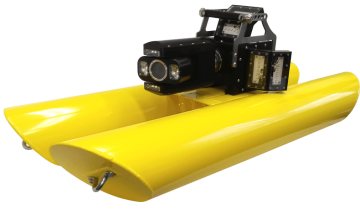

ТРАНСПОРТЕРЫ И ПЛОТ
Транспортер является носителем камеры. Выбор транспортера зависит от предполагаемого использования в трубопроводе. Мы поможем вам сделать правильный выбор.
Транспортеры и их возможности
| KV 100 | RV 125 | RN 305 | RV 305 | RN 315 | RV 315 | ПЛОТ | |
|---|---|---|---|---|---|---|---|
| DN 100 - 300 | * | * | |||||
| DN 150 - 1500 | * | * | |||||
| DN 200 - 1500 | * | * | |||||
| Камера заднего вида | * | * | * | * | * | ||
| Измерение наклона | * | * | * | * | * | * | |
| Разъем с горизонтальным / вертикальным перемещением | * | * | * | * | * | ||
| Вращаемый | * | * | * | ||||
| Автоматическая стабилизация | * | * | * | ||||
| Обнаружение притока грунтовых вод | * | * | * | * | |||
| Ручка головки с поворотом | * | * | |||||
| Электроподъемник головки | По желанию | По желанию | По желанию | По желанию | |||
| Для спутниковых камер | * | * | * | * | |||
| Дополнительное освещение | * | * | * | * | * | ||
| Подходит для затопленных труб | * |
Аксессуары
ДОПОЛНИТЕЛЬНЫЕ КОЛЕСА
для транспортера КV 100
+ адаптер
для транспортера RV 125
для транспортеров RN/RV 305
для транспортеров RN/RV 315
ПОДЪЕМНАЯ ВИЛКА
(4 вида вилок в зависимости от ширины транспортера)
для транспортера KV 100
для транспортера RV 125
для транспортеров RN/RV 305
для транспортеров RN/RV 315
НАПРАВЛЯЮЩИЕ РОЛИКИ ДЛЯ КАБЕЛЯ
Способствует перемещению кабеля по внутреннему краю шахты.

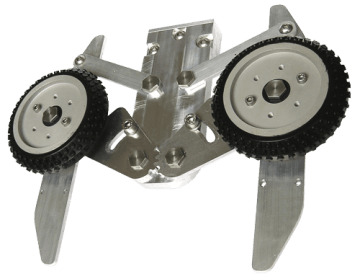

ОПОРНОЕ КОЛЕСО ДЛЯ ОВАЛЬНЫХ ТРУБ
Это колесо крепится к раме транспортера и служит для поддержания системы камеры на нужном уровне. Ширина регулируется в зависисмости от размеров трубы. Транспортеры, оснащенные электрическим подъемным механизмом, позволяют полностью регулировать колесо с места оператора. Испытания показывают, что это наиболее эффективное колесо для труб овальной формы, поскольку оно может полностью проходить через весь участок.
ГОЛОВКИ КАМЕРЫ для ВСЕХ СИСТЕМ
Выберите ту, которая лучше всего подходит по назначению

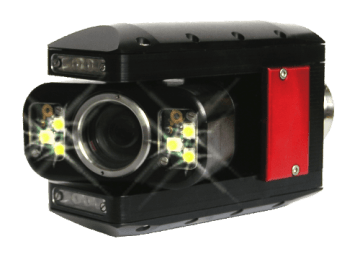

| VH 33 | RTH 34 | RTH 112i | RTH 112HD |
|
ПРИМЕНЕНИЕ ГОЛОВКИ: |
ПРИМЕНЕНИЕ ГОЛОВКИ: |
ПРИМЕНЕНИЕ ГОЛОВКИ: Для всех транспортеров. Легко заменяется за счет использования водостойкой гайки головки. |
ПРИМЕНЕНИЕ ГОЛОВКИ: Для всех транспортеров. Легко заменяется за счет использования водостойкой гайки головки. |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: - диаметр 62mm |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
ОБЪЕКТИВ: |
ОБЪЕКТИВ: |
ОБЪЕКТИВ: |
ОБЪЕКТИВ: |
|
ЧИП КАМЕРЫ: |
ЧИП КАМЕРЫ: |
ЧИП КАМЕРЫ: |
ЧИП КАМЕРЫ: |
|
ЛАЗЕР: |
ЛАЗЕР: |
ЛАЗЕР: |
ЛАЗЕР: |
|
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ: |
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ: |
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ: |
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ: |

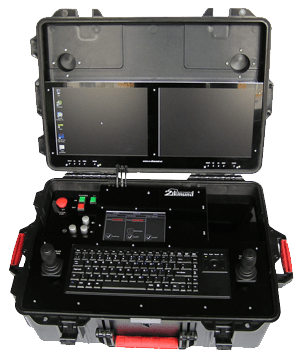

БЛОК УПРАВЛЕНИЯ
Уникальностью блока управления является его двойственность - он может быть портативным, когда это необходимо, но его также можно установить и полностью интегрировать в инспекционный автомобиль, закрепив его под рабочим столом с помощью быстроразъемных зажимов и разъемов для периферийных устройств.
КАБЕЛЬНЫЙ БАРАБАН и КАБЕЛЬ И ПОЗИЦИОННЫЙ РЫЧАГ
Универсальный кабельный барабан, ее можно закрепить в автомобиле или снять для переносного использования по мере необходимости.
Описание и аксессуары
● электропривод лебедки
● автоматическое выпрямление кабеля
● автоматическая синхронизация движения лебедки и транспортера
● регулируемый тормоз
● рукоятка для наматывания вручную
● длина кабеля от 150 до 300 м
● НОВЫЙ сверхпрочный кабель
● электронное измерение расстояния
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
IKAM и CD WRITER ИНТУИТИВНОЕ И ПРОСТОЕ В ИСПОЛЬЗОВАНИИ
Наше программное обеспечение составляет графические протоколы по обследованным участкам и обладает следующими функциями:
● Показывает диаграммы с выражением наклона
● Измеряет овальность методом сравнения с помощью вспомогательной окружности на изображении
● Лазерное измерение овальности и ширины трещин и щелей
● Испытание участков под давлением
● Массовая печать документов
● Указатель направления обзора камерной головки
● Работает по стандартам ATV и EN13508-2
Лазерное измерение позволяет рассчитывать расстояния (например, уровни воды в пещерах). В состав ПО входит также модуль Isybau, упрощающий импорт в систему ГИС, в разработку которого мы внесли значительный вклад.
Программное обеспечение поставляется с простой программой просмотра (см. изображение). Последний помимо просмотра записей позволяет получать фотографии из любой части видео, распечатывать протоколы и создавать диаграммы с подробным описанием наклона и притока балластных вод. Программа просмотра имеет бесплатную лицензию для обычного использования.
АКСЕССУАРЫ ТРАНСПОРТЕРНОЙ СИСТЕМЫ
НЕПРЕРЫВНОЕ ИЗМЕРЕНИЕ ОВАЛЬНОСТИ
ОБНАРУЖЕНИЕ ПРИТОКА ГРУНТОВЫХ ВОД
ТРАССИРОВАНИЕ
РАСШИРЕНИЕ К ТРАНСПОРТЕРНОЙ СИСТЕМЕ
ИНСПЕКЦИОННЫЙ АВТОМОБИЛЬ
НЕПРЕРЫВНОЕ ИЗМЕРЕНИЕ ОВАЛЬНОСТИ
Непрерывный лазер MOL 500 разработан для транспортеров RV/RN 305 и RV/RN 315. Он устанавливается между головкой камеры и транспортером. Параметры овальности измеряются, когда система движется, в результате получается график, на котором овальность отображается по двум осям.
УНИКАЛЬНАЯ ФУНКЦИОНАЛЬНОСТЬ: ОБНАРУЖЕНИЕ ПРИТОКА ГРУНТОВЫХ ВОД
Возможность обнаружения притока грунтовых вод является инновацией, разработанной ZIKMUND и уникальной для нас. Когда камера достигает затопленного участка, источник часто остается невыявленным - это может быть утечка воды или просачивание на данный участок. Наши системы могут с помощью электроники определить, является ли это притоком через поврежденную трубу или нет. Результаты заносятся в график, который обнаруживает в какой части трубопровода произошел невидимый приток.
Если канализация подтапливается грунтовыми водами, очистные сооружения сталкиваются с нежелательным увеличением объема очищаемой воды. Обнаружение такого нежелательного притока имеет решающее значение для оптимизации условий работы этих объектов.
ТРАССИРОВАНИЕ
Функция трассирования определяет положение труб от поверхности земли с помощью передатчика, встроенного в головку камеры. Это означает, что оператор может следить за продвижением установки по трубе, что стало возможным благодаря локатору, который регистрирует его положение и глубину.
Примеры систем, подходящих для трассирования:
1/ Проталкиваемая камера с головкой RTH 34
2/ Все транспортеры с головками RTH 34, RTH 112i, RTH 112HD

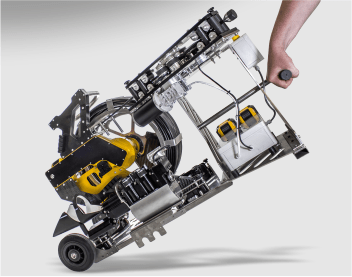

ТРАНСПОРТЕР + TECHWORM + ПОЗИЦИОНИРУЮЩИЙ РЫЧАГ = КАМЕРА ДЛЯ ОТВЕТВЛЕНИЙ
ЧРЕЗВЫЧАЙНО ЭКОНОМИЧНОЕ РЕШЕНИЕ
Если у вас есть транспортер RV/RN 305 или транспортер RV/RN 315, который вы используете для осмотра, вы можете получить систему для ответвлений, купив позиционирующий рычаг, транспортировочную тележку и проталкиваемую камеру, которую вы также можете использовать для осмотра профилей DN50-DN400.
Таким образом, цена системы для ответвлений так включает цену транспортерной систему и цену проталкиваемой камеру TechWorm. Таким образом, мы экономим ваши средства по сравнению с другими.
ОТЛИЧНАЯ МОБИЛЬНОСТЬ

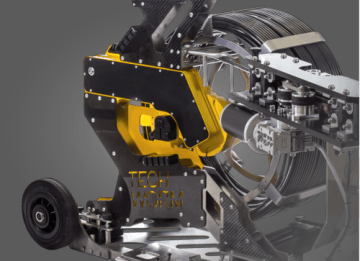

С ПРОТАЛКИВАЕМОЙ КАМЕРОЙ
СВЯЗЬ ЧЕРЕЗ WI-FI
