POJEZDOVÝ SYSTÉM DN100 - DN2000

POJEZDOVÝ SYSTÉM DN100 - DN2000

PŘENOSNÝ I KDYKOLI RYCHLE VESTAVĚNÝ.

Pokud to situace vyžaduje, někdy se prostě autem k šachtě nedostanete. Náš systém je možné kdykoli z auta vyjmout a donést na místo prohlídky.

SYSTÉM JE VARIABILNÍ NATOLIK, ŽE JEDNA HLAVA JE POUŽITELNÁ NA VÍCE VOZÍKŮ I NA RAFT.

To vám přinese hodně úspor, a pokud se rozhodnete časem pro satelitní kameru, nemusíte již kupovat vozík, protože jsme v úspoře šli tak daleko, že všechny komponenty satelitní kamery použijete při další práci.

ZÁKLADNÍ KOMPONENTY POJEZDOVÉHO SYSTÉMU  . . . . . . . . . .  "aby Vám to jelo"

VOZÍKY

VOZÍKY

HLAVY

HLAVY

ŘÍDÍCÍ JEDNOTKA

ŘÍDÍCÍ JEDNOTKA

NAVIJÁK A KABEL

NAVIJÁK A KABEL

SOFTWARE

SOFTWARE

KAMEROVÉ VOZÍKY a RAFT

KAMEROVÉ VOZÍKY

Výběr toho správného vozíku závisí na jeho použití v potrubí. Je to nejvíce namáhaná část pojezdového systému, proto jsme konstrukci odolnosti věnovali velkou pozornost. Kamerový vozík RV/RN 305 je možné vzít za ramena, což u většiny konkurenčních vozíků nelze.

RAFT

 DRUHY KAMEROVÝCH VOZÍKŮ A RAFTU A JEJICH VLASTNOSTI

KV 100 RV 125 RN 305 RV 305 RN 315 RV 315 RAFT
DN 100 - 300 * *
DN 150 - 2000 * *
DN 200 - 2000 * *
Zadní kamera * * * * *
Měření sklonu * * * * * *
Výklopný konektor * * * * *
Možnost zatáčení * * *
Automatická stabilizace * * *
Vyhledávání vtoku balastu * * * *
Výklopný držák hlavy * *
Elektrický zdvih hlavy VOLBA VOLBA VOLBA VOLBA
Pro satelitní kameru * * * *
Přídavné osvětlení * * * * *
Práce v zatopeném potrubí *

PŘÍSLUŠENSTVÍ KE KAMEROVÝM VOZÍKŮM

PŘÍDAVNÁ KOLA
K vozíku KV 100 + redukce
K vozíku RV 125
K vozíkům RN/RV 305
K vozíkům RN/RV 315

PŘÍDAVNÁ KOLA

VIDLE ZDVIHU (4 typy vidlí dle šířky vozíku)
K vozíku KV 100
K vozíku RV 125
K vozíkům RN/RV 305
K vozíkům RN/RV 315

VIDLE ZDVIHU

ROLNA KABELU
Slouží k snadnému převodu kabelu přes vnitřní hranu šachty.

ROLNA KABELU

OPĚRNÉ KOLO DO VEJČITÝCH PROFILŮ
Toto kolo se upevňuje k ramenům vozíku a slouží k udržení systému kamery v rovné poloze. Je šířkově stavitelné pro různé profily. U vozíků s elektrickým zdvihem, jsou tato kola plynule stavitelná z pozice operátora. Jedná se o nejúčinnější kola do vejčitých profilů. Při zkušebním průjezdu jsme na rozdíl od konkurenčních systémů plně projeli celý úsek.

OPĚRNÉ KOLO DO VEJČITÝCH PROFILŮ

KAMEROVÉ HLAVY (použití pro tlačné i pojezdové systémy)

Kamerové hlavy jsou navzájem kompatibilní. Rotační kamerová hlava RTH34, kterou používáte u tlačné kamery můžete bez problémů využít i u pojezdového systému. Stačí 2 kamerové hlavy a obsáhnete průměry potrubí DN50 - DN2000.

VH 33

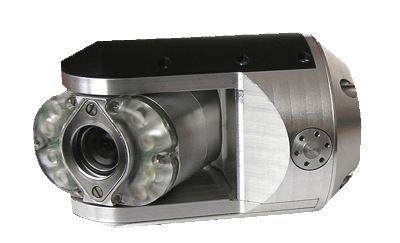

RTH 34
RTH 112i
RTH 112HD
VH 33 RTH 34 RTH 112i RTH 112HD

POUŽITÍ HLAVY:

- tlačná kamera DN50 - DN300
- satelitní kamera
Má snadnou výměnu díky hlavové vodotěsné matici.

POUŽITÍ HLAVY:

- tlačná kamera DN70 - DN400
- všechny vozíky (u některých s redukci)
- satelitní kamera (bez redukce)
Má snadnou výměnu díky hlavové vodotěsné matici.

POUŽITÍ HLAVY:

- použitelná pro všechny vozíky
- pro profily DN125 - DN2000
Má snadnou výměnu díky hlavové vodotěsné matici.

POUŽITÍ HLAVY:

- použitelná pro všechny vozíky
- pro profily DN150 - DN2000
Má snadnou výměnu díky hlavové vodotěsné matici.

VYBAVENÍ:

- průměr 42mm
- automatická nivelita (voda dole)
- osvětlení LED 1080 lm
- trubkina místo pružiny

VYBAVENÍ:

- rotace 270°/360°
- plynulá regulace rychlosti otáčení
- návrat do základní polohy
- ukazatel směru pohledu v potrubí
- konektor pro napojení na vozíky
- centrální tlakování z vozíku
- osvětlení LED 1440 lm

VYBAVENÍ:

- rotace 270°/360°
- plynulá regulace rychlosti otáčení
- návrat do základní polohy
- ukazatel směru pohledu v potrubí
- konektor pro napojení na vozíky
- centrální tlakování z vozíku
- osvětlení LED 2160 lm

VYBAVENÍ:

- rotace 270°/360°
- plynulá regulace rychlosti otáčení
- návrat do základní polohy
- ukazatel směru pohledu v potrubí
- konektor pro napojení na vozíky
- centrální tlakování z vozíku
- osvětlení LED 2160 lm

OBJEKTIV:

- manuální ostření

OBJEKTIV:

- motorické ostření

OBJEKTIV:

- ostření AUTO-FOCUS/MOTORICKÉ
- ZOOM 10:1 optický

OBJEKTIV:

- ostření AUTO-FOCUS/MOTORICKÉ
- ZOOM 10:1 optický

KAMEROVÝ ČIP:

- 0,44 Mpx,
- 530TV řádků,
- citlivost 0,1 lx,

KAMEROVÝ ČIP:

- 0,44 Mpx,
- 530TV řádků,
- citlivost 0,1 lx,

KAMEROVÝ ČIP:

- 0,44 Mpx,
- 530TV řádků,
- citlivost 0,1 lx,
- clona automatická/ruční

KAMEROVÝ ČIP:

- 2 Mpx (1920X1080 px)
- 60 Fps,
- citlivost 0,1 lx,
- clona automatická/ruční

VOLITELNÉ PŘÍSLUŠENSTVÍ:

- sonda 33Khz pro trasování

VOLITELNÉ PŘÍSLUŠENSTVÍ:

- sonda 33Khz pro trasování

VOLITELNÉ PŘÍSLUŠENSTVÍ:

- Laser pro měření DN220 – DN800
- Vysílač pro vyhledání 33khz
- laser pro měření šířky trhlin

VOLITELNÉ PŘÍSLUŠENSTVÍ:

- Laser pro měření DN220 – DN800
- Vysílač pro vyhledání 33khz
- laser pro měření šířky trhlin


ŘÍDÍCÍ JEDNOTKA

- mobilní i vestavěná v jednom

ŘÍDÍCÍ JEDNOTKA

Řídící jednotka je unikátní tím, že při jejím vložení do rychloupínačů ve vestavbě automobilu a připojení kabelů vznikne plně funkční vestavěný systém - vestavěný a zároveň přenosný.

Je to srdce celého systému. Jedinou řídící jednotkou je možné kontrolovat a řídit celý sortiment firmy Zikmund electronics.

ŘÍDÍCÍ JEDNOTKA

NA OBRÁZKU JE ŘÍDÍCÍ JEDNOTKA PŘIPOJENA NA CELÝ ELEKTRONICKÝ SYSTÉM VOZU.


NAVIJÁK S KABELEM

- mobilní i vestavěný v jednom

Univerzální naviják, který je možné v případě potřeby kdykoli vyjmout z automobilu a opět jej do automobilu upnout a pracovat snadno ve vestavbě vozu.

NAVIJÁK S KABELEM

NAVIJÁK VE VOZE. ZDE SLOUŽÍ JAKO VESTAVĚNÝ, NAPOJEN NA POLOHOVATELNÉ RAMENO.

NAVIJÁK S KABELEM

SOFTWARE A ZPRACOVÁNÍ DAT

SOFTWARE A ZPRACOVÁNÍ DAT

Je skvěle intuitivní a přehledný. Školení je zdarma.

Software je určen ke zpracování grafických protokolů o úseku, jakými jsou:
- Grafy s vyjádřením sklonu
- Měření ovality porovnávací metodou s pomocným kruhem v obraze
- Měření laserem ovality, šířky trhlin a spár
- Měření úseků tlakovými zkouškami
- Hromadné tisky dokumentů
- Ukazatel pohledu kamerové hlavy
Pracuje jak v normě ATV, tak v EN13508-2

Z naměřených údajů laserem je možné odměřovat vzdálenosti (např. výšku hladiny v kavernách).

GIS
GIS

Součástí software je modul Isybau, který slouží ke snadnému importu do GIS systému. Na jeho tvorbě se významnou měrou podílíme.

Software je dodáván s přehledným prohlížečem. Kromě prohlídky videí umožňuje i tvorbu fotografií z jakékoli části videonahrávky, tisk protokolů, grafu sklonu, grafu průniků balastních vod. Prohlížeč má volnou licenci pro běžné používání.

SOFTWARE A ZPRACOVÁNÍ DAT

ROZŠÍŘENÍ K POJEZDOVÉMU SYSTÉMU . . . . . .  "aby jste mohli víc"

KONTINUÁLNÍ MĚŘENÍ OVALITY

KONTINUÁLNÍ MĚŘENÍ OVALITY

DETEKCE BALASTU

DETEKCE BALASTU

TRASOVÁNÍ

TRASOVÁNÍ

PŘÍSLUŠENSTVÍ K SATELITCE

PŘÍSLUŠENSTVÍ K SATELITCE

AUTOMOBILOVÁ VESTAVBA

AUTOMOBILOVÁ VESTAVBA

KONTINUÁLNÍ MĚŘENÍ OVALITY

Kontinuální laser MOL 500 je určen pro vozíky RV/RN 305 a RV/RN 315. Vkládá se mezi kamerovou hlavu a vozík. Průjezdem potrubí průběžně (kontinuálně) měří ovalitu.

KONTINUÁLNÍ MĚŘENÍ OVALITY

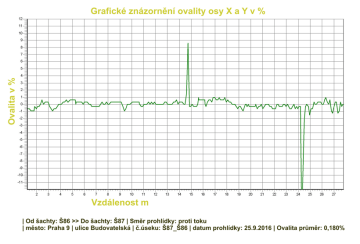

GRAF OVALITY

NA OBRÁZKU JE VÝSLEDNÝ GRAF OVALITY

Průjezdem je naměřována hodnota ovality a výsledkem je graf, který ukazuje ovalitu ve dvou osách.


VYHLEDÁNÍ VTOKU BALASTNÍCH (SKRYTÝCH) VOD

VYHLEDÁNÍ VTOKU BALASTNÍCH (SKRYTÝCH) VOD

Funkce vyhledávání vtoku balastních vod je SVĚTOVÝ UNIKÁT.
Jako jediní na světě jsme dokázali zkonstruovat detektor vtoku balastních (skrytých) průsaků. Ten se používá tehdy, dojede-li kamera na úsek zaplavený vodou. V tomto bodě vzniká otázka - je tato voda průsak nebo je to voda, která na toto místo dotekla? My známe odpověď! Vyvěrající voda v porušeném potrubí je elektronicky detekována a zanesena do grafu který vyhodnotí ve které části potrubí k neviditelnému vtoku dochází.

Výstupem měření je graf se záznamem vtoku skrytých vod.

Voda, která prasklinami vniká do potrubí je zátěží pro ČOV, protože zvyšuje objem přečišťované vody. Tato funkce je tedy nesmírně důležitá, protože pomáhá optimalizovat přitékající odpadní vody do ČOV.


TRASOVÁNÍ

TRASOVÁNÍ

KAM UMÍSTIT SONDU PRO TRASOVÁNÍ

Sonda, která vysílá signál zachytitelný trasovacím zařízením je umístitelná do jakékoli kamerové hlavy. Proto všechny vozíky s hlavou je možné vyslat do potrubí a detekovat jejich polohu shora.


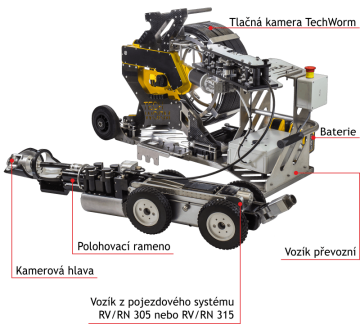

VOZÍK + TECHWORM + POLOHOVATELNÉ RAMENO je dohromady SATELITNÍ SYSTÉM

SATELITNÍ SYSTÉM

MIMOŘÁDNĚ ÚSPORNÉ ŘEŠENÍ

Pokud disponujete pojezdovým vozíkem, který používáte pro běžné prohlídky můžete získat Satelitní systém dokoupením polohovacího ramene, převozního vozíku a Tlačné kamery, kterou rovněž použijete na prohlídky malých profilů.

V jedné ceně satelitního systému je tedy i pojezdový kamerový systém a tlačný kamerový systém TechWorm. Oproti konkurenci jsme tak ušetřili Vaše finanční prostředky.

IDEÁLNĚ MOBILNÍ

IDEÁLNĚ MOBILNÍ

S TLAČNOU KAMEROU

S TLAČNOU KAMEROU

KOMUNIKACE PŘES WIFI

KOMUNIKACE PŘES WIFI
